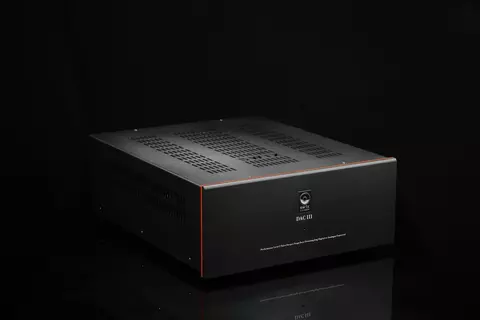

El DAC III se basa en el refinamiento del SW1X DAC II y añade un nivel adicional de envolvente orgánica y analógica al sonido. El carácter sonoro se vuelve indistinguible de la reproducción analógica al combinarse con el transporte digital con sonido analógico. Disponible en versiones STD/SPX o balanceada. La versión balanceada del DAC III, con salidas balanceadas y de un solo extremo, también está disponible en un chasis más grande (ver lista aquí).

DAC III está actualmente disponible en 7 versiones:

STD/SPX (chasis más pequeño)
VSB SPX (con interfaz USB de Valve en un chasis más grande y de tamaño completo)
Balanced/Special/Classic/ Signature (chasis de tamaño completo)

Características del DAC III SW1X Audio Design™:

• Diseño NOS puro (sin sobremuestreo, filtrado de dominio digital cero)
• Calidad de componentes y materiales seleccionados y armonizados
• Basado en 1x TDA1541: el DAC R2R con el sonido más analógico jamás fabricado
• Topología de amplificación de válvulas STD, seguidor de ánodo, retroalimentación negativa cero, extremo único, clase A, RC (carga resistiva, desacoplamiento capacitivo)
• Etapa de salida de válvula controladora de triodo doble 6N6P o 5687
• 6X5 Calentamiento indirecto o calentamiento directo 5Y3 (5R4 como opción) Válvula rectificada CLC (filtro de estrangulador) Fuente de alimentación
• La adaptación dinámica de elementos (DEM) del TDA1541 está impulsada por un reloj de válvulas asíncrono E180F con una fuente de alimentación rectificada por válvulas EAA91.
• Conversión I/V activa a través de un único transistor especialmente seleccionado (con una impedancia de entrada inferior a 10 ohmios) con la ruta de señal más corta conectada directamente a la rejilla del tubo
• El circuito está cableado con un cable de cobre especialmente seleccionado (de un solo hilo o Litz).
• Fuentes de alimentación reguladas por voltaje en derivación de transistores discretos para el TDA1541, receptor SPDIF y conversión I/V activa
• Admite entrada de señal S/PDIF coaxial digital de hasta 24 bits/96 kHz (opcional hasta 48 kHz solamente) (entrada USB en la versión VSB)
• 3 transformadores y reactancias de red con núcleo EI

Calidad de componentes y materiales especialmente seleccionados y armoniosamente combinados

• Transformadores de red y bobinas de choque con núcleo EI de grano orientado M6 (versión SPX)
• Condensadores de desacoplamiento de puerta negra para DAC TDA1541 (versión SPX)
• Condensadores de desacoplamiento de salida de señal de lámina de cobre AN
• Cableado interno exclusivamente con nuestros conductores SW1X Magnum, Genesis y Opus de varias geometrías (monofilar o Litz)
• Resistencias de película de carbono no magnéticas AB 2W (versión SPX)

Complemento de tubo: 1 x 6X5 (versión 5Y3 SPX), 1 x 6N6P, 1 x EC86 (versión SPX), 1 x EAA91

Nota: Debido al continuo proceso de investigación y desarrollo de SW1X Audio Design, las especificaciones están sujetas a cambios sin previo aviso.

Presupuesto

Dimensiones Versión STD: Altura (mm) 150 x Ancho (mm) 340 x Profundidad (mm) 400
Dimensiones Versión personalizada con USB: Altura (mm) 150 x Ancho (mm) 440 x Profundidad (mm) 400
Peso (kg) Versión STD: 13,6
Peso (kg) Versión personalizada con USB: 15,6
Consumo máximo de energía (W): 33
Ruido de salida, no ponderado (mVrms): < 0,5
Impedancia de salida (kOhms): <1

DAC fabricados por SW1X: ¿Qué tienen de diferente?

Existen múltiples factores que explican por qué nuestros DAC pueden transmitir la baja complejidad musical y los sutiles matices espaciales que otros DAC presentan dificultades. Entre otras cosas, nuestros productos carecen intencionalmente de las características adicionales que la mayoría de los DAC convencionales ofrecen. Estas características pueden hacer que el producto destaque y sea más atractivo, lo que contribuye a su venta, pero al final se traduce en una pérdida de calidad de sonido. Las características que contribuyen a la pérdida de musicalidad en un producto de audio de alto rendimiento incluyen, entre otras, pantallas, medidores, controles de volumen, interruptores, botones y relés, múltiples entradas y salidas y, por último, pero no menos importante, una amplia compatibilidad con todos los formatos y estándares de medios posibles, por nombrar solo algunas.

En la mayoría de los casos, las características mencionadas no aportan ningún valor a la calidad del sonido, o simplemente destruyen irremediablemente la musicalidad. Además, tienden a ir y venir con la moda. El problema es que, una vez que estas características pasan de moda, lo que queda es un producto con un sonido apagado, que finalmente termina a la venta. A continuación, se presentan algunas de las diferencias clave entre el SW1X y los productos de la competencia:

Creemos que en lugar de gastar dinero en funciones superfluas, es mejor invertir en I+D, materiales y componentes que contribuyan a la reproducción de los matices más sutiles de la música. Todos los DAC SW1X son diseños sin filtro digital, es decir, no hay sobremuestreo, reducción de jitter, modelado de ruido ni resincronización. Dado que todos nuestros DAC están diseñados para funcionar sin ningún tipo de filtrado digital ni manipulación de señal digital necesaria para el sobremuestreo, todo el filtrado se realiza en el dominio analógico para lograr la mejor integridad de señal posible. Nuestros mejores DAC emplean chipsets convertidores TDA1541, PCM56 y TDA1543 de la más alta calidad, reconocidos por su sonido analógico, simplemente porque consideramos que son los que mejor suenan disponibles (sí, ¡incluso mucho mejor que las versiones más modernas de 24 o 32 bits!). Así, cuando la moda pasa, nuestros productos siguen creando música, lo que hace que los DAC SW1X sean atemporales y más valiosos. En otras palabras, optamos por centrarnos en la música, en los factores que realmente importan en la reproducción musical, optimizados para un formato único (PCM) y omitimos intencionalmente las características de moda y otros factores que heredan características que pueden contribuir a la comodidad, pero que son contraproducentes para la calidad de la reproducción musical.

Nuestros productos DAC pueden parecer simples debido a la ausencia de una extensa lista de características adicionales, ya que están optimizados para la reproducción musical de alto rendimiento y solo para ese propósito. La clave está aquí: todo está diseñado para ser realmente elegantemente simple, donde cada componente no es excesivo ni insuficiente y está optimizado para que todos los demás funcionen en armonía. Uno de los factores principales es el elegante diseño del circuito para la etapa de salida digital y analógica. El lado digital se alimenta mediante una fuente de alimentación regulada por derivación de transistor discreto, no los reguladores de voltaje integrados de 3 patas tipo L78xx habituales que se encuentran en los productos de nuestros competidores. El otro factor es que la amplificación de la señal analógica se realiza mediante una etapa de salida de válvulas, que es de un solo extremo, Clase A, sin bucles de retroalimentación negativa, alimentada por un rectificador de válvulas. Entre medio hay una interfaz de conversión I/V discreta que conecta directamente la salida del DAC a la red de un potente controlador o válvula de la etapa de salida de potencia.

El último factor, pero no menos importante, es la combinación de nuestro elegante y sencillo diseño de circuito con los mejores componentes y materiales especialmente seleccionados, tan importantes como el diseño del circuito. Se puede elegir entre 5 niveles de rendimiento diferentes y las versiones STD, Special y Signature. Si bien las versiones Special y Signature ya están repletas de los mejores materiales y componentes especialmente seleccionados, la versión STD, más básica, ofrece materiales y componentes de alta calidad, que pueden ampliarse con extras opcionales.

A diferencia de los diseños SW1X DAC, todos los DAC de sobremuestreo y sobremuestreo disponibles en el mercado emplean modificaciones drásticas de la señal en forma de modelado de ruido (lea más sobre esto en un artículo aquí) o alguna otra forma de manipulación de la señal, que mata la musicalidad y la sepulta con amplificadores operacionales o transistores que operan en complejos bucles de retroalimentación negativa. La mayoría de esos DAC (y otros productos) que hay por ahí son demasiado complejos y sobrediseñados (tipo computadora con muchos componentes y materiales de baja calidad) o demasiado simplistas usando soluciones listas para usar (carentes de creatividad) o usando componentes y materiales de baja calidad o una combinación de los mismos. Estos productos DAC tienen mucho en común: generalmente están repletos de características como entradas y salidas, pantallas, etc., una señal de que fueron diseñados por ingenieros electrónicos, no músicos. La consecuencia es que pueden parecer todos muy diferentes, pero todos suenan esencialmente muy similares: planos, sintéticos y sin vida, donde algunos DAC pueden sonar un poco mejor que otros en algunos departamentos. Algunos fabricantes intentan diferenciarse del resto ya sea no revelando qué circuito convertidor integrado están utilizando o mediante un tipo de DAC FGPA (matriz de puertas programables en campo), que no es más que un chip IC programable, programado con algoritmos de manipulación de señales personalizados, una característica tomada prestada de las computadoras pero que en esencia no suena muy diferente del resto.

En general, la principal diferencia con la mayoría de los DAC convencionales es que nuestros DAC están diseñados por un equipo de ingenieros creativos con formación musical, no por ingenieros electrónicos que solo entienden diseños de circuitos de manual y nada más. Nos alejamos deliberadamente del llamado "enfoque convencional" (hacer que el producto sea atractivo por encima de todo) y adoptamos un enfoque radicalmente diferente (centrándonos en la música, a nuestra manera) en el diseño de equipos de audio. Esperamos que este enfoque no ofenda a nadie, pero es crucial para la calidad del sonido y la reproducción musical; después de todo, la única característica que realmente importa a largo plazo.
